If everything worked, we could clone OpenCV from git . This step also takes a few minutes.

Whether version 3.0 or 2.4 of OpenCV is taken is up to you. Depending on the application, one of the versions may be better suited.

Afterwards, OpenCV can be compiled. You can either use Python 2.7 or Python 3+. There are some differences between the versions, especially as some libraries are not (yet) executable with Python 3+. However, this mainly affects smaller libraries, as common libraries (NumPy, SciPy, etc.) usually provide the respective files for both versions.

In this tutorial, I use Python 2.7. If you already have Python installed and want to know which version is installed, you can simply enter python into the console and get the exact version at the beginning (the command for Python 3+ is python3). If you do not have a Python installed, you can install it by following the steps below:

We also need the package management tool pip , which installs NumPy right away:

Cd ~ && wget https : / / bootstrap .pypa .io / get - pip .py && sudo python get - pip .py

Now we can simply install via pip NumPy. NumPy is a library that makes it very easy to perform array operations in Python.

But now to compile OpenCV. For this purpose, a build folder must be created in which the compiled files land:

Cd ~ / opencv && mkdir build && cd build cmake - D CMAKE_BUILD_TYPE = RELEASE - D CMAKE_INSTALL_PREFIX = / usr / local - D INSTALL_PYTHON_EXAMPLES = ON - D INSTALL_C_EXAMPLES = ON - D OPENCV_EXTRA_MODULES_PATH = ~ / opencv_contrib / modules - D BUILD_EXAMPLES = ON . .

Now you can finally compile. This step takes (depending on Raspberry Pi model) quite a long time (on my Pi 2 about an hour). To use all four cores to compile on the Raspberry Pi 2, type in the following:

If the compilation has worked without problems, we can install OpenCV:

Sudo make install && sudo ldconfig

Недавно при реализации одного из проектов, связанных с распознаванием образов, у нас возникла необходимость установить библиотеку компьютарного зрения OpenCV на одноплатный микрокомпьютер Raspberry PB2.

Порывшись в Сети и потратив некоторое время на эксперименты мы успешно решили эту задачу. В результате получилась небольшая инструкция, которой мы с удовольствием делимся со всеми, кто решит использовать OpenCV на Raspberry.

Итак: установка OpenCV:

В примере мы используем версию opencv 2.4.9.

Для начала нам нужно обновить нашу систему:

Теперь нам необходимо установить дополнительные библиотеки:

После того как мы закончили устанавливать библиотеки переходим к установке OpenCV. В ходе установки может возникнуть ситуация при которой может не быть какой то библиотеки для Вашей системы и нужно будет смотреть чего не хватает и доставлять дополнительно.

Создаем папку в которую будем скачивать наш архив:

Теперь нам нужно распаковать наш архив. Для этого используем команду:

В результате у нас создастся папка openCV-2.4.9. Переходим в нее и создаем папку release

Пришло время провести конфигурацию OpenCV. Если Вам не нужно сторонних настроек то можно воспользоваться конфигурацией по умолчанию (для этого просто жмем клавишу «с»). При запуске ccmake появится список настроек которые можно указать (как показано на картинке ниже)

И так приступим:

(Press "c" if empty cache configuration)

Нажимаем клавишу «с»

Когда прошли установки нажимаем снова клавишу «с» для продолжения и клавишу «g» для генерации makefile.

Теперь все сконфигурировано и осталось нажать make. Этот процесс займет в среднем порядка 10 чесов.

На этом установка завершена. Осталось проверить работоспособность.

Создаем файл main.cpp

#include #include using namespace cv; int main(int argc, char** argv) { if (argc != 2) { printf("usage: n"); return -1; } Mat image; image = imread(argv, 1); if (!image.data) { printf("No image data n"); return -1; } imshow("Display Image", image); waitKey(0); return 0; }

Теперь необходимо создать файл CMakeLists.txt и вписать в него следущее:

Cmake_minimum_required(VERSION 2.8) project(DisplayImage) find_package(OpenCV REQUIRED) add_executable(DisplayImage main.cpp) target_link_libraries(DisplayImage ${OpenCV_LIBS})

Нам осталось только скомпилировать и запустить

Запускаем

./DisplayImage path_to_photo.jpg

Если все прошло успешно то в результате увидим картинку, которую Вы указали в параметре пути к файлу.

Леонид, прогаммист компании Sidstudio

Защитите ваш сундучок от посторонних глаз без запоминания кодовой комбинации или использования ключа. Ваше лицо и будет служить ключом для открытия сундучка!

В данном проекте показано, как использовать микрокомпьютер Raspberry Pi и камеру Pi для открытия сундучка с помощью технологии распознавания лица.

Программная часть данного проекта основывается на алгоритме, который представлен в библиотеке OpenCV computer vision library . Raspberry Pi является идеальной платформой для данного проекта, поскольку обладает достаточной вычислительной мощностью для запуска OpenCV и имеет небольшие габаритные размеры, позволяющие вместится в любом месте.

Данный проект средний по сложности. В нем выполняется компилирование и установка программного обеспечения на микрокомпьютере Raspberry Pi. Если у вас есть опыт создания подобных вещей, и вы не имеете проблем при использовании командной строки, тогда вы полностью готовы пройти все этапы данного проекта. Вы также можете обратиться к справочным материалам Adafruit learning system при возникновении каких-либо проблем.

Шаг #1: Подготовка сундучка

• Просверлите отверстие диаметром 7/16 дюйма в верхней части сундучка для вставки камеры Pi.
• Просверлите отверстие большего диаметра сзади сундучка для вставки нажимной кнопки и силовых кабелей.

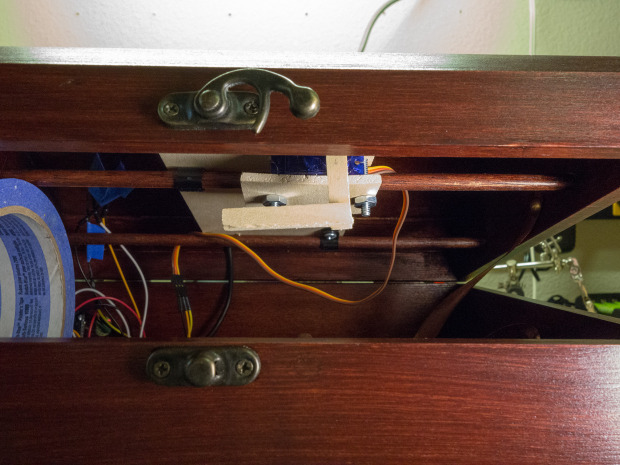

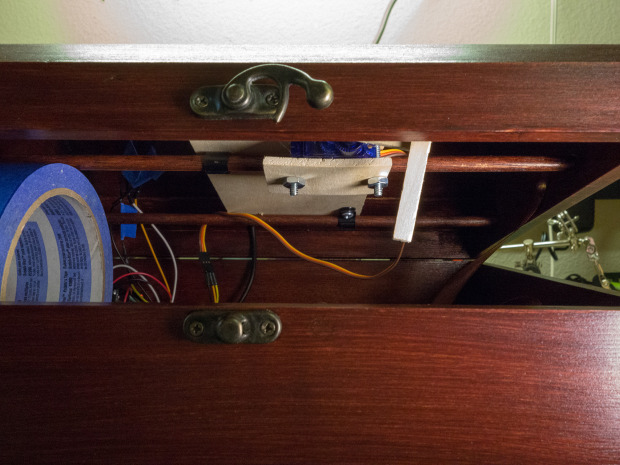

Шаг #2: Изготовления защелки

• Установите штифт в передней части сундучка, который будет захватываться защелкой при повороте сервопривода.
• Изготовьте небольшой каркас для поддержки Pi и защелки сервопривода. Сервопривод прикрепляется к каркасу с помощью деревянной пластины и винтов с головкой под шлиц.
• Изготовьте защелку из двух деревянных пластин, склеенных под прямым углом и прикрепленных к качалке сервопривода.

Шаг #3: Завершение работы с сундучком

• Проверьте правильность соприкосновения каркаса, Pi и защелки в верхней части сундучка. Убедитесь в том, что защелка сервопривода поворачивается вниз и захватывает штифт внутри передней части сундучка.
• Установите штифты, которые проходят через верхнюю часть сундучка, для поддержки каркаса.
• Устраните дефекты в сундучке с помощью рашпиля и наждачной бумаги, и далее заморите деревянную поверхность по своему желанию.

Шаг #4: Подключение электронных компонентов

• Подключите сигнальную линию сервопривода к выводу GPIO 18 на Raspberry Pi. Питание и земля для сервопривода должны подключаться к питающим выводам аккумулятора.
• Подключите один вывод нажимной кнопки к выводу Pi GPIO 25, и через резистор 10 кОм к выводу напряжения питания 3.3 В Pi. Подключите второй вывод нажимной кнопки к земляному выводу Pi.
• Соедините вместе земляные выводы аккумулятора и Pi.
• Установите Pi камеру через отверстие в верхней части сундучка и подсоедините кабель к микрокомпьютеру Pi.

Шаг #5: Компилирование OpenCV

• На данном этапе необходимо установить последнюю версию OpenCV на Raspberry Pi. К сожалению, сначала нужно скомпилировать OpenCV из исходного кода, поскольку старая двоичная версия не содержит алгоритмы распознавания лица, используемые в проекте. Компилирование OpenCV на Pi занимает около 5 часов.
• Подайте питание на микрокомпьютер Pi и подключитесь к нему через сеанс работы с терминалом.
• Выполните следующие команды для установки взаимозависимостей OpenCV:

sudo apt-get update && sudo apt-get install build-essential cmake pkg-config python-dev libgtk2.0-dev libgtk2.0 zlib1g-dev libpng-dev libjpeg-dev libtiff-dev libjasper-dev libavcodec-dev swig

• Выполните следующие команды для загрузки и разархивирования исходного кода для последней версии OpenCV:

wget http://downloads.sourceforge.net/project/opencvlibrary/opencv-unix/2.4.7/opencv-2.4.7.tar.gz && tar zxvf opencv-2.4.7.tar.gz

• Выполните следующие команды для подготовки компиляции исходного кода OpenCV:

cd opencv-2.4.7 && cmake -DCMAKE_BUILD_TYPE=RELEASE -DCMAKE_INSTALL_PREFIX=/usr/local -DBUILD_PERF_TESTS=OFF -DBUILD_opencv_gpu=OFF -DBUILD_opencv_ocl=OFF

• Выполните данную команду для запуска компиляции OpenCV (примите во внимание, что компиляция занимает около 5 часов):

• После завершения компиляции OpenCV, выполните данную команду для установки Pi:

Шаг #6: Пробное распознавание лица

• На данном этапе мы опробуем алгоритмы распознавания лица, которые позволят открывать сундучок.
• Загрузите программное обеспечение для данного проекта с депозитария github repository (сноска: https://github.com/tdicola/pi-facerec-box).
• Разархивируйте архив и скопируйте содержимое в директорий на Pi.
• Во время сеанса работы с терминалом на Pi просмотрите директорий и выполните следующую команду для запуска пробного скрипта:

sudo python capture-positives.py

• Во время работы скрипта вы можете нажать кнопку, располагаемую на сундучке, для фотографирования с помощью камеры Pi. Скрипт попытается определить одно лицо в захваченном изображении и сохранить его как правильно отснятый кадр в поддиректории./training/positive.
• Каждый раз при захвате изображения, кадр записывается в файл capture.pgm. Вы можете просмотреть его в графическом редакторе, чтобы определить, как камера Pi выполняет захват и определяет изображение вашего лица.
• Используйте кнопку для захвата 5 или более изображений вашего лица для получения правильных результатов. Попытайтесь получить изображения с разных углов, при различном освещении и т.д. На фотографиях вы видите полученные мной изображения лица.
• Если вам интересно, вы можете просмотреть директорий./training/negative, в котором размещаются изображения из базы данных распознавания лиц AT&T, которые можно использовать как примеры людей, которые не должны иметь доступ к открытию сундучка.
• После получения правильных изображений запустите следующие команды для обработки правильных и неправильных пробных изображений, и для проверки алгоритма распознавания лица (примите во внимание, что данная пробная операция занимает около 10 минут):

python train.py

Шаг #7: Конфигурирование сервопривода

• На данном этапе необходимо определить значения ширины импульсов сервопривода для запирания и отпирания защелки.
• При подаче питания на микрокомпьютер Raspberry Pi и сервопривод защелки, подключитесь к Pi в сессии работы с терминалом. Убедитесь в том, что сундучок открыт так, что вы можете видеть перемещение сервопривода без заклинивания.
• Выполните следующую команду для запуска интерактивной сессии Python как суперпользователь (необходимо иметь доступ к выводам GPIO и возможность перемещения сервопривода):

sudo python

• В командной строке Python >>>, введите данную команду для загрузки библиотеки RPIO servo library:

from RPIO import PWM

• Далее введите следующую команду:

servo = PWM.Servo()

• В заключении выполните данную команду для перемещения защелки сервопривода в центральное положение:

servo.set_servo(18, 1500)

• Параметр 1500 для установки функции set_servo определяет ширину импульса для привода в микросекундах. Крайние значения находятся в диапазоне от 1000 до 2000.
• Попытайтесь выполнить функцию set_servo с различными значениями ширины импульса, пока не получите значения, при которых происходит правильное закрытие и открытие защелки, как показано на фотографиях.
• Не забывайте, что вы можете снять качалку сервопривода и прикрепить повторно для надлежащей ориентации защелки на сервоприводе.
• Как только значения будут подобраны, откройте config.py в текстовом редакторе с правами суперпользователя и измените следующие значения:
• Установите LOCK_SERVO_UNLOCKED равным значению ширины импульса для разблокировки положения защелки – отпирание. На моем железе надлежащее значение 2000.
• Установите LOCK_SERVO_LOCKED для определения блокировки положения защелки – запирание. В моем случае это значение 1100.

Шаг #8: Запуск программного обеспечения

• После проверки распознавания лица и калибровки сервопривода, можно запустить программный код!
• При подаче питания на микрокомпьютер Raspberry Pi и сервопривод защелки, подключитесь к Pi в сессии работы с терминалом и просмотрите корневой директорий проекта.
• Выполните следующую команду для запуска программного кода (будьте внимательны, поскольку сразу произойдет запирание сундучка):

sudo python box.py

• После загрузки пробных данных (это занимает несколько минут), направьте камеру на ваше лицо и нажмите кнопку для попытки распознавания лица.
• Если сундучок распознает ваше лицо, сработает сервопривод и отопрет защелку. Если ваше лицо не распознано, на терминале отобразится сообщение, насколько ваше лицо было близко к пробному изображению.
• Для распознавания лица необходимо, чтобы захваченное изображение совпало с пробным, с достоверностью 2000 или менее. Если ваше лицо совпадает с данными пробного изображения, но достоверность невысокая, вы можете изменить порог достоверности в config.py (под настройкой POSITIVE_THRESHOLD). Если распознавание все еще не достоверное, тогда загрузите больше надлежащих захваченных изображений и запустите пробное распознавание еще раз. Алгоритм распознавания лица в данном проекте сильно зависит от освещения лица, поэтому попытайтесь иметь тот же источник освещения, что и при пробных попытках (или добавьте несколько дополнительных изображений при различных условиях освещенности).
• После раскрытия сундучка повторно нажмите кнопку для его закрытия. Для этого операция распознавания лица не требуется.
• Если сундучок плохо открывается и не распознает ваше лицо, тогда выполните шаги конфигурации сервопривода для ручного перемещения сервопривода в положение отпирания с помощью команды set_servo.
